1前言

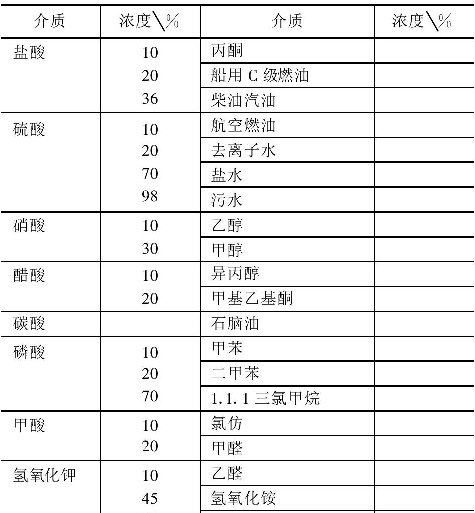

防腐UC是由高分子聚合物為基材，配以固化劑的雙組分復(fù)合材料。被廣泛的應(yīng)用于搪玻璃反應(yīng)釜等搪玻璃設(shè)備的修補(bǔ)中，本文將為大家詳細(xì)介紹一下防腐UC的特點(diǎn)及使用方法。防腐UC為100%固體，拌和后常溫固化，固化過程中不收縮。防腐復(fù)合材料固化后表面平滑光亮，致密性很好，防腐UC分為刷涂層（漿狀）和修補(bǔ)型（膏狀），防腐蝕性能見表4。

2.1用途

各種儲罐、反應(yīng)罐、管道、槽、水箱、水泵、渠、閥門、結(jié)構(gòu)鋼、金屬或混凝土儲池、地面、墻面等的表面防護(hù)及修補(bǔ)。

2.2施工方法

(1)噴砂或砂輪機(jī)打磨，除去銹和浮垢，至露出金屬或混凝土本體，并形成一定粗糙度。

(2)用丙酮、酒精或二甲苯脫脂。

(3)根據(jù)用量按配比充分拌和材料，涂于處理的金屬或混凝土表面。層初步固化后可進(jìn)行第二層涂覆。

(4)工具使用完畢，應(yīng)立即用上述溶劑清洗干凈。

2.3施工配比

刷涂型一基料：淺灰色或深灰色粘稠液體；固化劑一琥珀色透明液體：混合后呈灰色或黑色；修補(bǔ)型一基料：藍(lán)色膏狀物；固化劑：琥珀色膏狀物，混合后呈藍(lán)色。

配比基料A:固化劑B；重量比2.2：1；體積比2：1。

2.4操作及固化時(shí)間

溫度20℃操作時(shí)間0.Sh，初步固化時(shí)間4.5h,完全固化時(shí)間25h。

耐腐蝕性能：20℃時(shí)可長期浸泡于20%HAC、36%HC1、98%H2S04、30%HN03，45%KOH及各種濃度的氫氧化鈉等介質(zhì)中。
